КТПГС

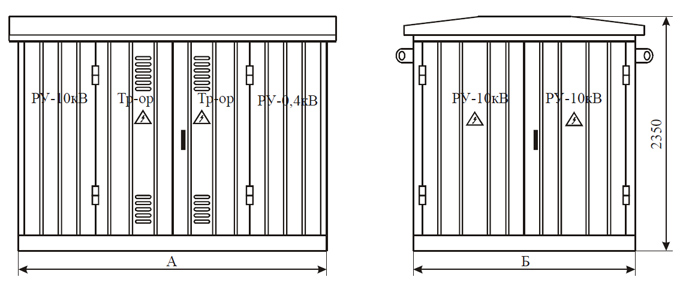

Габаритно-установочніе размері КТПГС-100..1000/10/0,4 У1

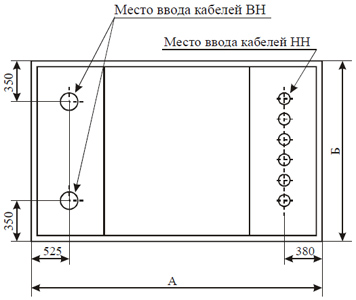

Опорная рама

Габариты и масса КТПГС

Мощность	А	Б	Масса, кг
100	3250	2310	3350
160			3600
250	3400	2310	3900
400			4700
630			4900
1000	4500	2500	6600

Масса воздушного ввода — 360 кг.

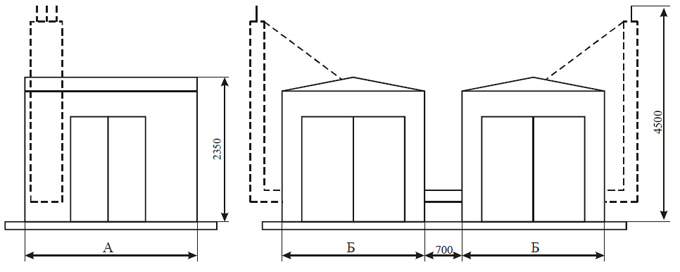

Установка КТПГС и воздушных вводов

Схема однолинейная принципиальная КТПГС-100...400/10/0,4 У1	Схема однолинейная принципиальная КТПГС-630...1000/10/0,4 У1
