Проектирование КТП

Корпорация «СтандартЭнерго» осуществляет весь комплекс работ по проектированию комплектных трансформаторных подстанций (КТП). Согласно Лицензии № 555140 от 6 августа 2010 года выданной Министерством регионального развития и строительства Украины, компания имеет возможность проектирования различных типов подстанций: КТП-6-10/04кВ, ПС-35/10-6 кВ, ПС-10/6кВ. Кроме этого, предприятие предлагает своим заказчикам услугу строительства под ключ и ввода в эксплуатацию подстанций указанных типов с последующим техническим обслуживанием электроустановок.

Подстанции трансформаторные комплектные мощностью от 10 до 250 кВА трехфазного переменного тока частотою 50Гц, представляют собой однотрансформаторные подстанции тупикового типа наружной установки. Их основное предназначение — электроснабжение небольших промышленных объектов, населенных пунктов, объектов сельскохозяйственной инфраструктуры. КТП состоит из следующих составных частей:

1. Устройство со стороны высшего напряжения
2. Силовой трансформатор наружной установки от 25 до 250 кВА
3. Распределительное устройство со стороны низшего напряжения РУНН (РУ-0,4 кВ) с автоматическими выключателями на отходящих линиях и линией уличного освещения.

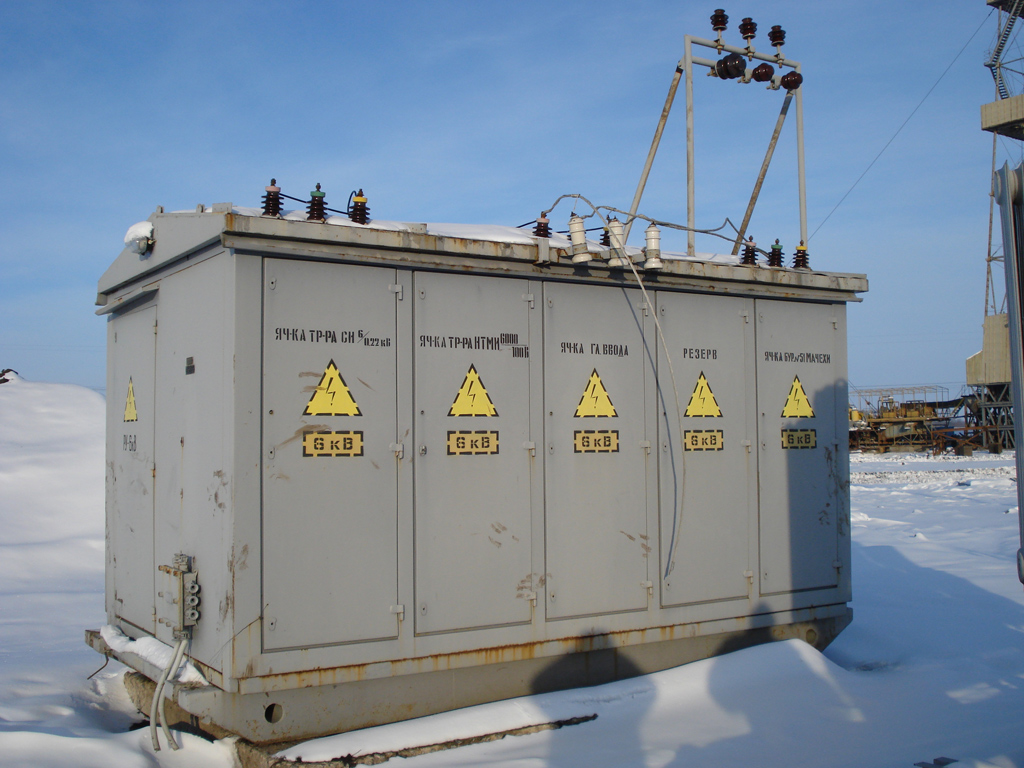

Подстанции трансформаторные комплектные напряжением 6 или 10 кВ, предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. КТП предназначены для работы в районах с умеренным климатом (от-45 до +40 градусов по Цельсию)

Процесс проектирования КТП начинается с заполнения и подписания заказчиком и проектировщиком опросного листа (заполненный пример). После получения технических условий , проектировщик приступает к выбору оборудования, способного решить задачи электроснабжения, поставленные заказчиком. Корпорация «СтандартЭнерго» предлагает своим заказчикам следующие виды подстанций:

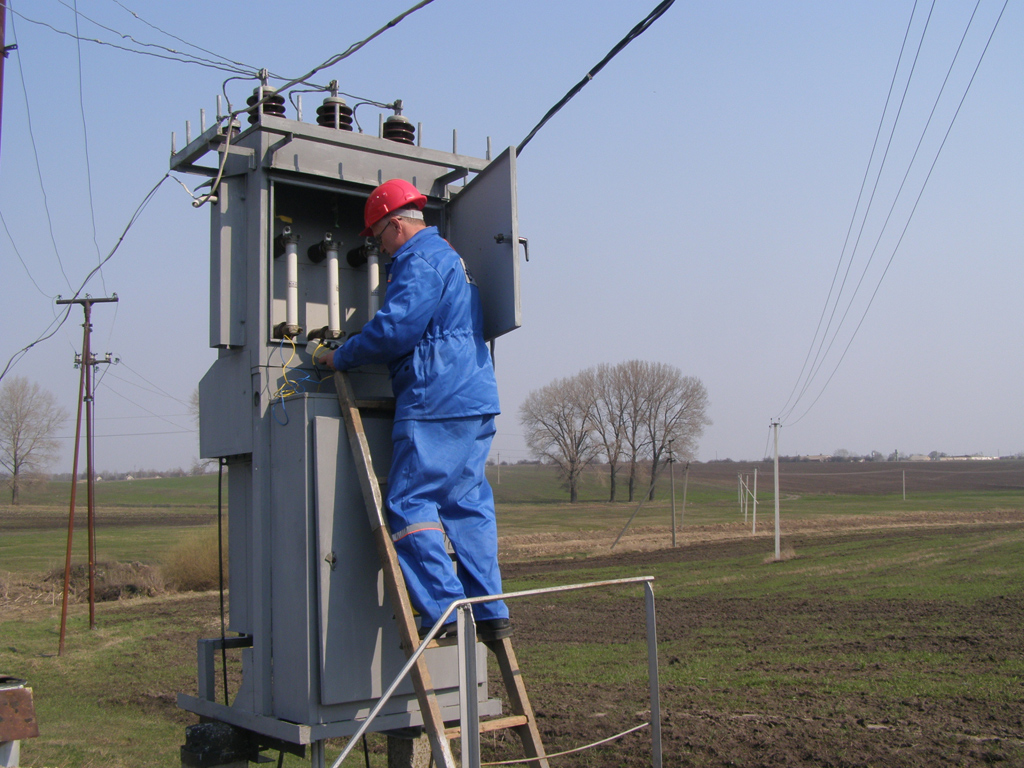

1. КТПМ — подстанции трансформаторные комплектные мачтовые с воздушным высоковольтным вводом и воздушным выводом 0,4 кВ
2. КТП-1 — подстанции трансформаторные комплектные тупиковые с воздушным высоковольтным вводом 6-10 кВ и воздушным или кабельным выводом 0,4 кВ
3. КТП-2-У1 — подстанции трансформаторные комплектные с кабельным вводом 6-10 кВ и кабельным выводом 0,4 кВ

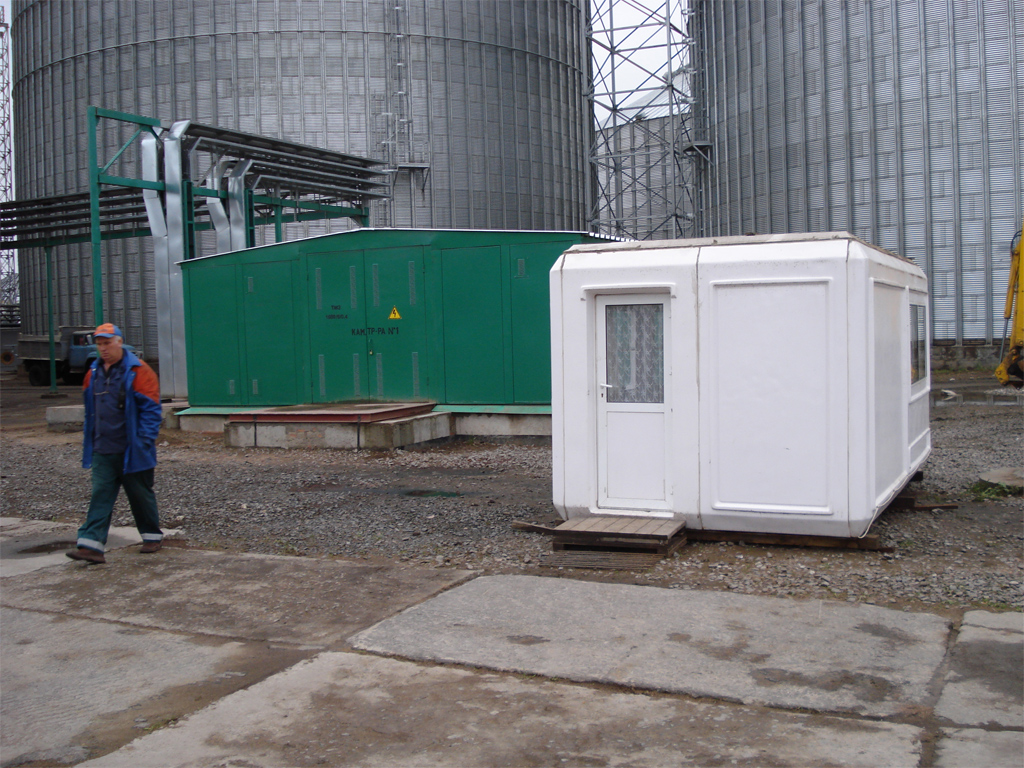

4. КТПГС — подстанции трансформаторные комплектные проходного и путикового типа

Определив тип подстанции, проектировщик выбирает трансформатор исходя из величины прогнозируемой присоединяемой мощности. Подстанции КТПМ — 6-10 кВ комплектуются трансформаторами от 25 до 250 кВА. КТП-1, КТП-2с — трансформаторами от 25 до 400 кВА; КТПГС — трансформаторами от 100 до 1000 кВА. Проектировщик производит расчет токов термической и динамической стойкости на стороне высокого напряжения с трансформаторами от 100 до 1000 кВА. Проектом предусматривается расчеты релейной защиты РЗА трансформатора 10/6 кВ от повреждения внутри трансформатора и на вводах — трехфазная максимальная токовая отсечка мгновенного действия на стороне высокого напряжения с действием на отключение высоковольтного вводного выключателя. От токов внешних коротких замыканий и перегрузок проектируется двухфазная максимальная токовая защита с зависимой выдержкой времени на стороне высокого напряжения с действием на отключение вводного выключателя. От токов К. З. и перегрузок — максимальная токовая защита на стороне низкого напряжения с действием на отключение выключателя со стороны низкого напряжения.

Проектировщиком производится расчет и выбор автоматов по отходящим линиям в зависимости от нагрузки. В проект входит, так же, конструктивное исполнение установки КТП, блочных ПС-10 −35 кВ. Проектом предусмотрен расчет заземления и молниезащиты электроустановок, выбор приборов учета ЛУЗОД с учетом требований, правил и технических рекомендаций.

КТП, спроектированные и построенные корпорацией «СтандартЭнерго» обеспечивают потребности заказчиков в электроснабжении в течении долгого времени.
